标准
GB2673-2007.pdf |
名称
内梅花带柱沉头螺钉 |
英文名
Hexalobular socket flat head screws |
相近标准
GB2673.1,GB2673.2 |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-70 4.8 |
特点
防滑扣\较大扭矩\防拆卸\防盗 |
|

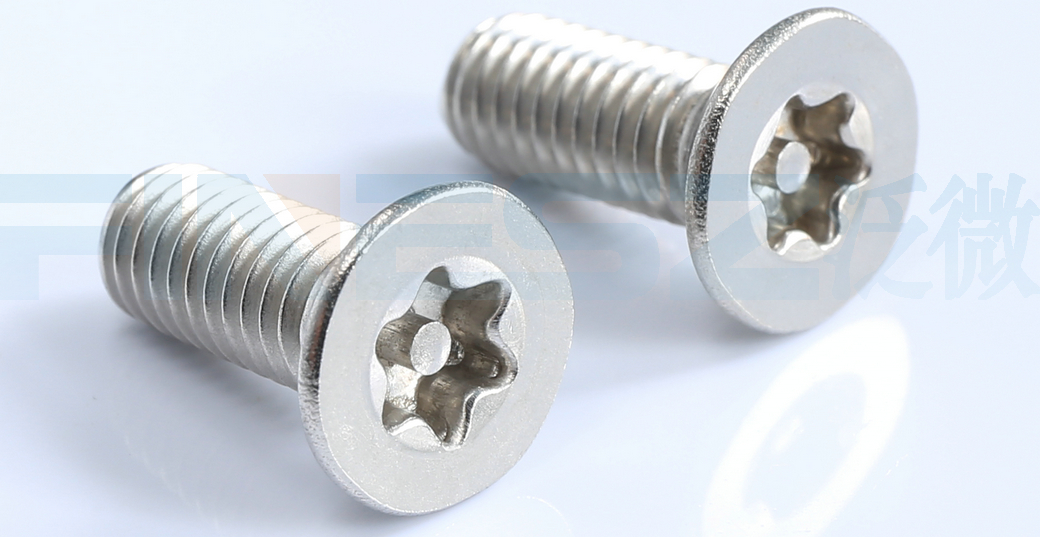

GB2673-AT梅花沉头带柱螺钉，是在GB/T 2673-2007标准螺钉的基础上，加入了柱芯。与GB2672-AT防盗螺钉一样，GB2673-AT螺钉起到防拆卸或防盗的作用。
"AT"代表Anti Theft（防盗）的意思,GB2673-AT并非严格意思上的国家标准，为企业内部称呼。除了对柱芯尺寸有所规范，GB2673-AT所有参数完全参考GB/T2673-2007
GB2673-AT螺钉的特点：
1，良好的机械性。
2，防滑脱。
3，易于安装。
4，需采用专用梅花扳手拆卸，在一定情况下防止恶意拆卸或防盗作用。
GB2673螺钉的国标原文档下载：
梅花型内六角采用标准：ISO10664-pdf
如果螺纹为半牙，参考:GB2673半牙样式

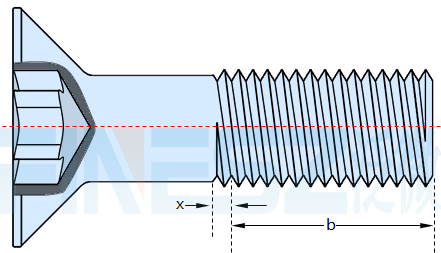

尺寸表（单位：MM)
| 螺纹规格 d | |
| P | 螺距 |
| a | 最大值 |
| dk | 最大值=公称 |
| 最小值 | |
| k | 最大值 |
| b | 最大值 |
| 最小值 | |
| r | 最大值 |
| x | 最大值 |
| 槽号 | |
| A | 参考值 |
| t | 最大值 |
| 最小值 | |
| M3 | M4 | M5 | M6 |
| 0.5 | 0.7 | 0.8 | 1 |
| 1 | 1.4 | 1.6 | 2 |
| 5.5 | 8.4 | 9.3 | 11.3 |
| 5.2 | 8.04 | 8.94 | 10.9 |
| 1.65 | 2.7 | 2.7 | 3.3 |
| 0.9 | 1.5 | 1.7 | 1.9 |
| 0.7 | 1.3 | 1.5 | 1.7 |
| - | - | - | 1.5 |
| 1.25 | 1.75 | 2 | 2.5 |
| 10 | 20 | 25 | 30 |
| 2.8 | 3.95 | 4.5 | 5.6 |
| 0.83 | 1.53 | 1.51 | 1.8 |
| 0.7 | 1.14 | 1.12 | 1.4 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | ISO8992 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | 4.8 | A2-70 A3-70 | U2、CU3 |
| 标准 | B/T 3098.1 | GB/T 3098.6 | B/T 3098.10 | |
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 内六角花型 | ISO10664 | |||
| 表面缺陷 | GB/T 5779.1 | - | ||
| 表面处理 | 不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按GB/T 5267.1 |
|
| 如需其他技术要求或表面处理，应由供需协议 | ||||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
