标准
GB37 |
名称
T形槽用螺栓 |
英文名 T-slot bolt |
材料
不锈钢，碳钢，合金钢 |
表面
镀锌，发黑处理，达克罗处理... | 应用领域 槽用，机械制造，建筑工程... |
性能等级
A2-50 A2-70 A4-70 A4-80 5.8... |
||

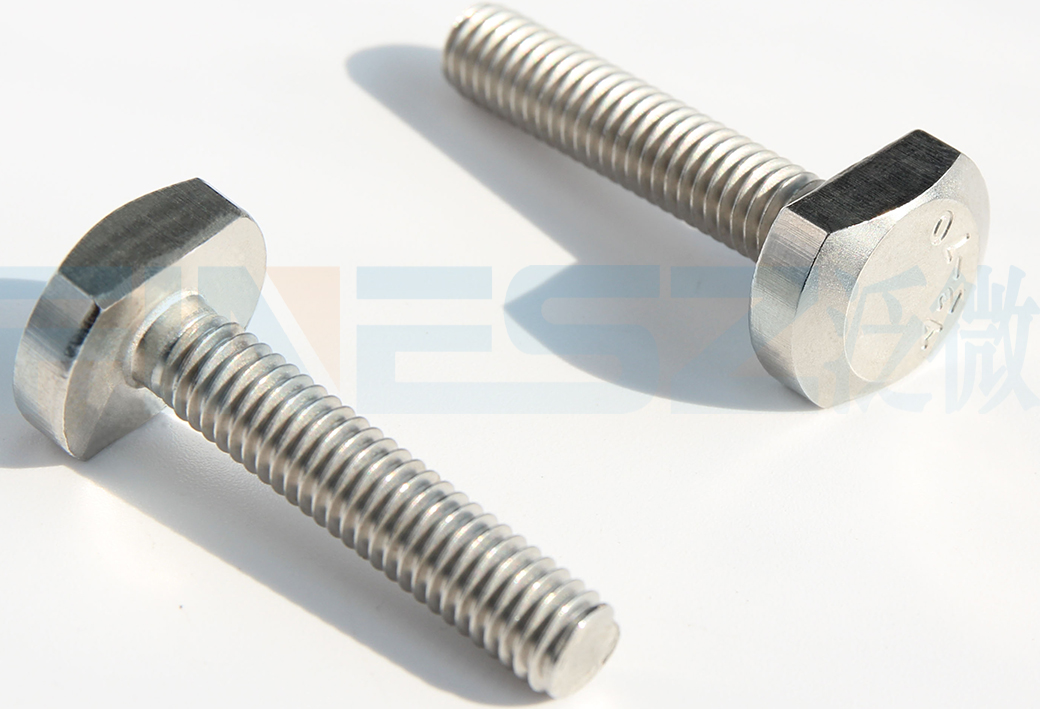

GB37是一种T形槽用螺栓，螺栓头部一般呈矩形，它的方便之处在于，无需拆卸螺栓，仅旋松螺母，便能脱开或回松被连接件，但要求连接件上有匹配的T形槽。
在机械制造中，T形槽用螺栓拆卸简便，T形槽用螺栓便于安装调整，后期维护更换部件也更轻松，同时它的结构稳定，能确保应用的安全以及效率。

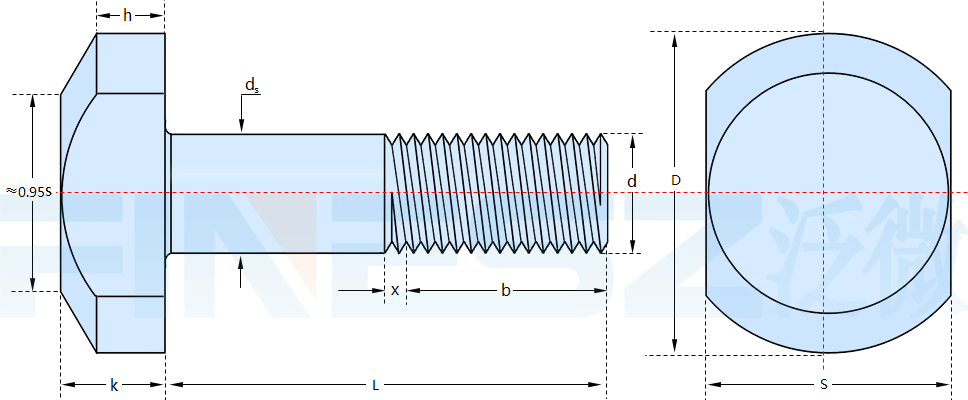

图纸：
| 螺纹尺寸d | |
| P | 螺距 |
| b | L≤125 |
| 125＜L≤200 | |
| L＞200 | |
| ds | 最大值 |
| 最小值 | |
| D | |
| k | 最大值 |
| 最小值 | |
| h | |
| s | 最大值 |
| 最小值 | |
| x | 最大值 |
| 千件钢制重≈kg | |
| M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
| 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
| 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 66 | 78 | / | / |
| / | / | 28 | 32 | 36 | 44 | 52 | 60 | 72 | 84 | 96 | 108 |
| / | / | / | / | / | 57 | 65 | 73 | 85 | 97 | 109 | 121 |
| 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
| 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 29.48 | 35.38 | 41.38 | 47.38 |
| 12 | 16 | 20 | 25 | 30 | 38 | 46 | 58 | 75 | 85 | 95 | 105 |
| 4.24 | 5.24 | 6.24 | 7.29 | 8.89 | 11.95 | 14.35 | 16.35 | 20.42 | 24.42 | 28.42 | 32.5 |
| 3.76 | 4.76 | 5.76 | 6.71 | 8.31 | 11.25 | 13.65 | 15.65 | 19.58 | 23.58 | 27.58 | 31.5 |
| 2.8 | 3.4 | 4.1 | 4.8 | 6.5 | 9 | 10.4 | 11.8 | 14.5 | 18.5 | 22 | 26 |
| 9 | 12 | 14 | 18 | 22 | 28 | 34 | 44 | 56 | 67 | 76 | 86 |
| 8.64 | 11.57 | 13.57 | 17.57 | 21.16 | 27.16 | 33 | 43 | 54.8 | 65.1 | 74.1 | 83.8 |
| 2 | 2.5 | 3.2 | 3.8 | 4.2 | 5 | 6.3 | 7.5 | 8.8 | 10 | 11.3 | 12.5 |
| - | - | - | - | - | - | - | - | - | - | - | - |
