标准
JIS B 1111：2017.pdf |
名称
日标大扁头十字槽机螺钉 |
英文名
Cross recessed head screws |
相近标准 JIS B 1111:1996.pdf |
材料
不锈钢 碳钢 |
特点 大扁头，较大的支撑面 |
JIS B1111：2017是一系列机螺钉的日标标准。本页所介绍的是其中JA.6部分，即十字字槽大扁头机螺钉系列。习惯上常将该部分称之为JIS B1111T

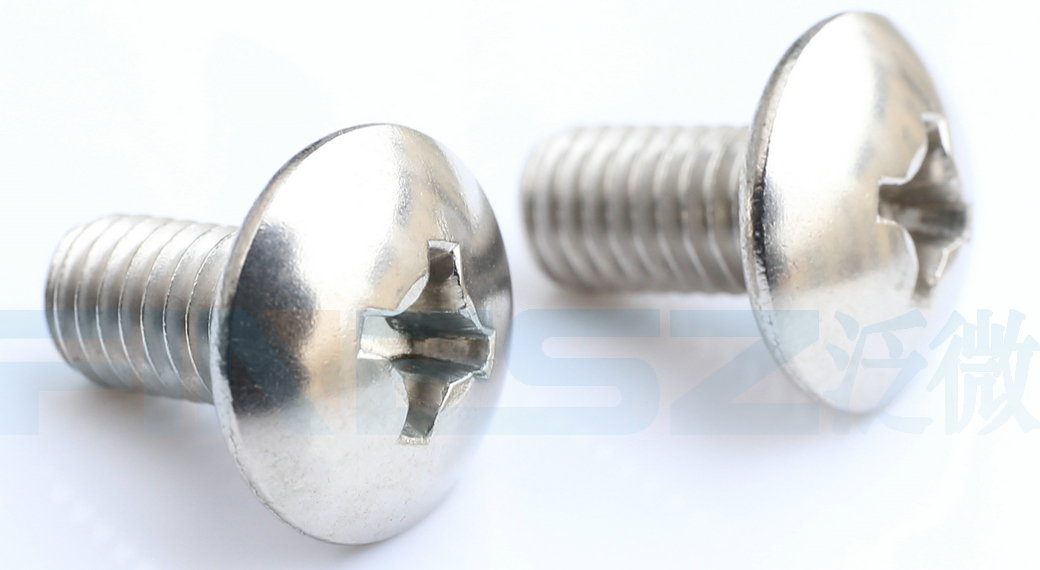

JIS B1111T螺钉是一种大扁头螺钉，大扁头螺钉的头部较大且扁平，可以提供更广泛的支撑面积，使其在固定时更加稳固，以及保护某些较软的被锁件（如铜铝塑料等）

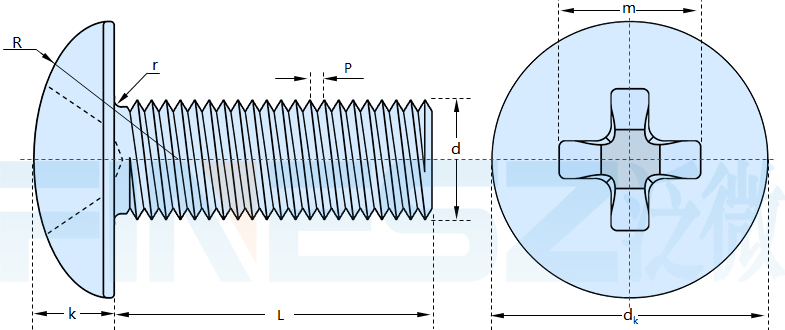

尺寸表（单位：mm）：
| 螺纹尺寸 d | ||
| P | 螺距 | |
| 槽号 | ||
| dk | 最大值 | |
| 最小值 | ||
| k | 公称 | |
| 最大值 | ||
| 最小值 | ||

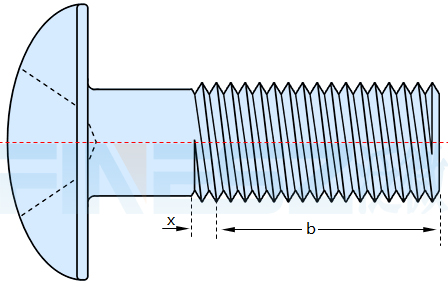

| b | ||
| m | 参考 | |
| 深度 | 槽深 | 最大值 |
| 最小值 | ||
| r | 最小值 | |
| R | ≈ | |
| M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 |
| 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 |
| 1 | 1 | 1 | 2 | 2 | 2 | 3 | 3 |
| 4.5 | 5.7 | 6.9 | 8.1 | 9.4 | 11.8 | 14 | 17.8 |
| 4.1 | 5.3 | 6.4 | 7.6 | 8.9 | 11.2 | 13.3 | 17 |
| 1.2 | 1.5 | 1.9 | 2.2 | 2.5 | 3.1 | 3.7 | 4.8 |
| 1.3 | 1.6 | 2.05 | 2.35 | 2.65 | 3.25 | 3.9 | 5 |
| 1.1 | 1.4 | 1.75 | 2.05 | 2.35 | 2.95 | 3.5 | 4.6 |
| 8 | 12 | 12 | 14 | 16 | 20 | 25 | 30 |
| 2.2 | 2.5 | 2.9 | 4 | 4.3 | 5 | 6.3 | 7.8 |
| 1.01 | 1.32 | 1.72 | 1.83 | 2.13 | 2.83 | 2.86 | 4.36 |
| 0.65 | 0.95 | 1.34 | 1.3 | 1.6 | 2.29 | 2.31 | 3.78 |
| 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 |
| 3 | 3.7 | 4.6 | 5.4 | 6.1 | 7.7 | 9.1 | 11.7 |
