标准
GB/T65-2016.pdf |
名称
开槽圆柱头螺钉 |
英文名
Slotted cheese head screws |
相近标准
GB/T65-2000.pdf |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-50 A2-70 4.8 5.8 |
特点
防滑、调节 |
|

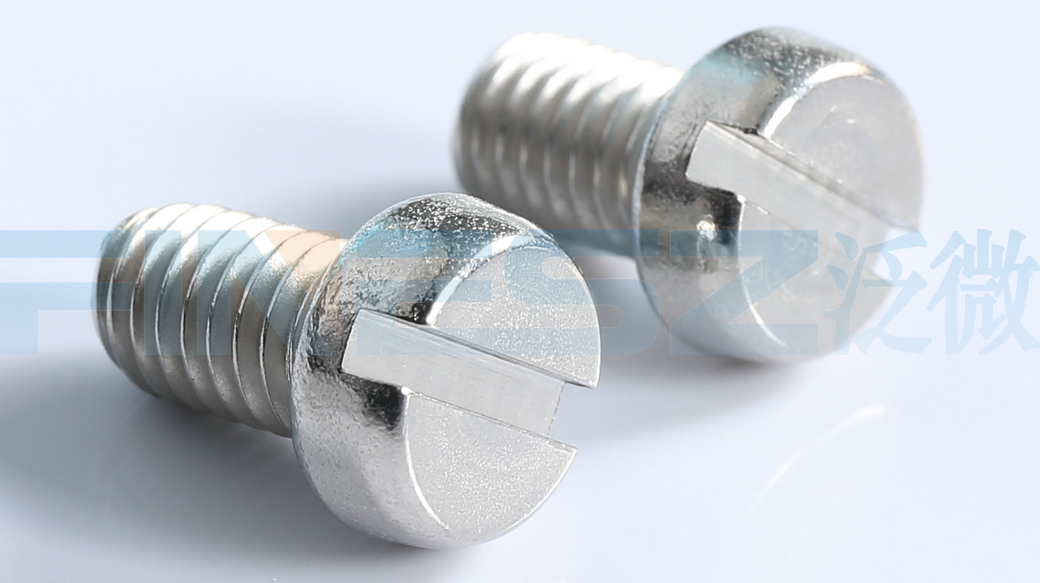

GB65标准的螺钉采用圆柱头加一字槽的头型结构，称为一字槽圆柱头螺钉或开槽圆柱头螺钉。
相对于十字槽螺钉（如GB822）而言，GB65螺钉具有一字形的开槽设计，一字槽相对于十字槽而言更不易打滑，故可以提高螺钉的扭矩传递能力。其圆柱头型也有效防止一字槽失效打滑。
同时，因一字槽适宜于精准旋拧，GB65标准的螺钉也常用于调节高度的作用。
GB65螺钉的国标原文档下载：GB/T 65-2016.pdf、GB/T65-2000.pdf（旧版）

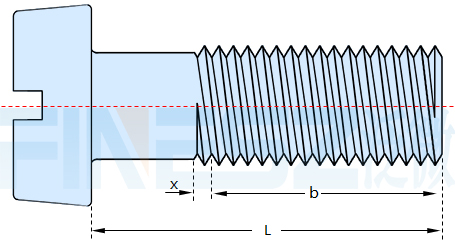

如果螺纹为半牙，参考:GB65半牙样式

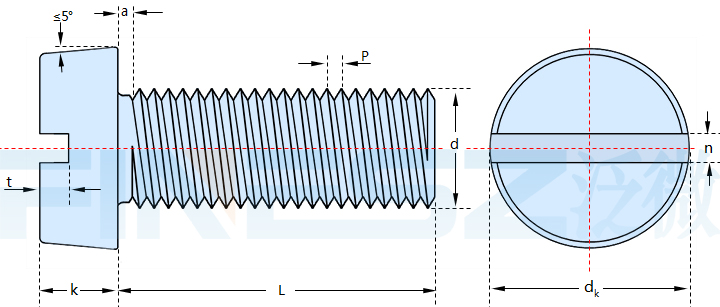

尺寸表（单位：MM)
| 螺纹规格d | |
| P | 螺距 |
| a | 最大值 |
| dk | 最大值=公称 |
| 最小值 | |
| k | 最大值=公称 |
| 最小值 | |
| n | 公称 |
| 最大值 | |
| 最小值 | |
| t | 最小值 |
| x | 最大值 |
| r | 最小值 |
| M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 |
| 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 |
| 3 | 3.8 | 4.5 | 5.5 | 6 | 7 | 8.5 | 10 | 13 | 16 |
| 2.86 | 3.62 | 4.32 | 5.32 | 5.82 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 |
| 1.1 | 1.4 | 1.8 | 2 | 2.4 | 2.6 | 3.3 | 3.9 | 5 | 6 |
| 0.96 | 1.26 | 1.66 | 1.86 | 2.26 | 2.46 | 3.12 | 3.6 | 4.7 | 5.7 |
| 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.2 | 1.6 | 2 | 2.5 |
| 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.51 | 1.51 | 1.91 | 2.31 | 2.81 |
| 0.46 | 0.56 | 0.66 | 0.86 | 1.06 | 1.26 | 1.26 | 1.66 | 2.06 | 2.56 |
| 0.45 | 0.6 | 0.7 | 0.85 | 1 | 1.1 | 1.3 | 1.6 | 2 | 2.4 |
| 0.9 | 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 |
| 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | d＜3mm：按协议；d ≥3mm：4.8级、5.8级 |
A2-50、A2-70 | d＜3mm：按协议；d ≥3mm：CU2、CU3、AL4 |
| 标准 | d＜3mm：按协议；d ≥3mm：GB/T 3098.1 |
GB/T 3098.6 | d＜3mm：按协议；d ≥3mm：GB/T 3098.10 |
|
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 产品缺陷 | GB/T 5779.1 | - | ||
| 表面处理 | 不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按GB/T 5267.1 |
|
| 如需其他技术要求或表面处理，应由供需协议 | ||||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
