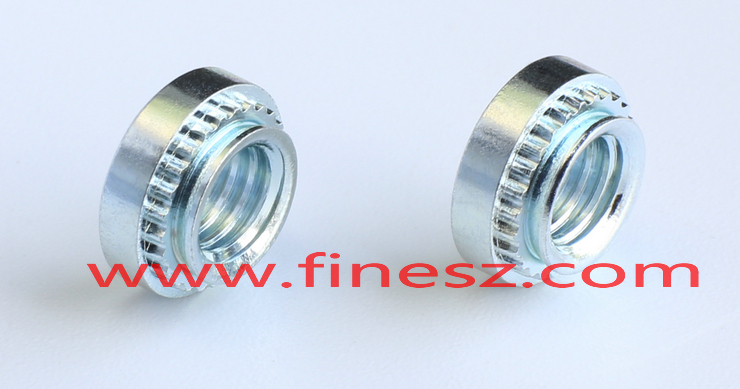

压铆螺母S,CLS,SP，苏州泛沃提供美制规格的压铆螺母

美制压铆螺母的安装及其技术参数标准:

图纸：

规格表（inch)：

螺纹尺寸	型号TYPE			螺纹尺寸	规格代号	A Max	最小板厚	板孔径 +.003	C -.004	E ±.01	T ±.004	最小边距
	碳钢	不锈钢	不锈铁
.086-56 (#2-56)	S	CLS	SP	256	0	.030	.030	.166	.165	.250	.070	.19
					1	.038	.040
					2	.054	.056
.099-48 (#3-48)	S	CLS	SP	348	0	.030	.030	.166	.165	.250	.070	.19
					1	.038	.040
					2	.054	.056
.112-40 (#4-40)	S	CLS	SP	440	0	.030	.030	.166	.165	.250	.070	.19
					1	.038	.040
					2	.054	.056
					3	.087	.091
.138-32 (#6-32)	S	CLS	SP	632	0	.030	.030	.1875	.187	.275	.070	.22
					1	.038	.040
					2	.054	.056
					3	.087	.091
.164-32 (#8-32)	S	CLS	SP	832	0	.030	.030	.213	.212	.315	.090	.27
					1	.038	.040
					2	.054	.056
					3	.087	.091
.190-24 (#10-24)	S	CLS	SP	024	0	.030	.030	.250	.249	.340	.090	.28
					1	.038	.040
					2	.054	.056
					3	.087	.091
.190-32 (#10-32)	S	CLS	SP	032	0	.030	.030	.250	.249	.340	.090	.28
					1	.038	.040
					2	.054	.056
					3	.087	.091
.216-24 (#12-24)	S	CLS	SP	1224	1	.038	.040	.277	.276	.374	.130	.31
					2	.054	.056
					3	.087	.091
.250-20 (1/4-20)	S	CLS	SP	0420	0	.045	.047	.344	.343	.433	.170	.34
					1	.054	.056
					2	.087	.091
					3	.120	.125
.313-18 (5/16-18)	S	CLS	SP	0518	1	.054	.056	.413	.412	.500	.230	.38
					2	.087	.091
					3	.120	.125
.313-24 (5/16-24)	S	CLS	SP	0524	1	.054	.056	.413	.412	.500	.230	.38
					2	.087	.091
					3	.120	.125
.375-16 (3/8-16)	S	CLS	SP	0616	1	.087	.091	.500	.499	.550	.270	.44
					2	.120	.125
					3	.235	.250
.375-24 (3/8-24)	S	CLS	SP	0624	1	.087	.091	.500	.499	.550	.270	.44
					2	.120	.125
					3	.235	.250
.500-13 (1/2-13)	S	CLS	SP	0813	1	.120	.125	.656	.655	.810	.360	.63
					2	.235	.250
.500-20 (1/2-20)	S	CLS	SP	0820	1	.120	.125	.656	.655	.810	.360	.63
					2	.235	.250

美制压铆螺母的表示与标注示例

美制压铆螺母的表示方式示例： S-632-2 ZI

S:碳钢压铆螺母

6-32:螺纹为美制#6-32UNC细牙

2: 对应板厚0.056

ZI:ZI为表面电镀代号）

美制规格的压铆螺母的安装力扭力和推出力标准

以下表格中的各项安装力/推出力以及扭出力值为在指定的安装条件下，按正常的操作流程安装所测得数值的平均值。安装孔的尺寸，安装板材质以及操作步骤的变化，均会导致最终测试数据的差异。这些数据仅作为一个参考而非权威：

产品类型	螺纹编码	铆接厚度代码	测试安装板材质	安装力 (lbs.)	推出力 (lbs.)	扭出力 (in lbs.)
S CLS	256 348 440	0	5052-H34铝材	1500-2000	63	8
		1			90	10
		2			170	13
		3			170	13
		0	冷轧钢	2500-3500	105	13
		1			125	15
		2			230	18
		3			230	18
S CLS	632	0	5052-H34铝材	2500-3000	63	16
		1			95	17
		2			190	22
		3			190	22
		0	冷轧钢	3000-6000	110	16
		1			130	20
		2			275	28
		3			275	28
S CLS	832	0	5052-H34铝材	2500-3000	68	21
		1			105	23
		2			220	35
		3			220	35
		0	冷轧钢	4000-6000	110	26
		1			145	35
		2			285	45
		3			285	45
S CLS	024 032	0	5052-H34铝材	2500-3500	68	26
		1			110	32
		2			190	50
		3			225	50
		0	冷轧钢	4000-9000	120	32
		1			180	40
		2			250	60
		3			320	60
S CLS	1224	1	5052-H34铝材	2500-6500	120	63
		2			285	70
		3			285	70
		1	冷轧钢	6000-8000	200	74
		2			350	80
		3			350	80
S CLS	0420	0	5052-H34铝材	4000-7000	220	70
		1			360	90
		2				125
		3
		0	冷轧钢	6000-8000	315	115
		1			400	150
		2
		3
S CLS	0518 0524	1	5052-H34铝材	4000-7000	380	120
		2				160
		3
		1	冷轧钢	6000-8000	420	165
		2				180
		3
S CLS	0616 0624	1	5052-H34铝材	5000-8000	400	270
		2
		3
		1	冷轧钢	7000-11000	460	320
		2
		3
S CLS	0813 0820	1	5052-H34铝材	7000-9000	475	350
		2
		1	冷轧钢	10000-15000	1050	735
		2

SP系列的美制压铆螺母：

产品类型	螺纹编码	铆接厚度代码	测试安装板	安装力	推出力	扭出力
产品类型	螺纹编码	铆接厚度代码	材质	(lbs.)	(lbs.)	(in lbs.)
SP	440	0	304不锈钢板	8000	130	14
		1		9000	165	17
		2		10000	290	18
SP	632	0	304不锈钢板	8500	140	18
		1		9500	170	24
		2		10500	340	28
SP	832	0	304不锈钢板	9000	145	30
		1		10000	180	37
		2		11000	360	45
SP	32	0	304不锈钢板	9500	180	35
		1		10500	230	45
		2		11500	400	60
SP	420	1	304不锈钢板	13500	450	150

美制压铆螺母的材质、硬度、表面处理等标准

美制压铆螺母的材质使用，硬度标准，表面处理等参考与公制压铆螺母一样，列表如下：

型号	材质	硬度	热处理	表面处理
S	10B21-中碳硼钢	HRC33-38	调质淬火	默认为蓝白锌
CLS	SUS304-不锈钢	HRC18-20	不处理	洗光本色
CLS	SUS303-易车不锈钢	HRC18-20	不处理	洗光本色
SP	SUS410-不锈铁	HRC43-50	真空淬火	洗光本色

美制压铆螺母螺帽的安装与工装的制作

1，压铆螺母的安装方法没有公制美制之分，详细说明请参考这篇文章：

浅谈压铆螺母的安装方法

2,工装的制作方案建议如下：

以下数据单位为inch:

螺纹规格		A±.002	H-.001	R1 Max	R2 +.05	K(min)
英制美制INCH	440	.225	.064	.01	.05	.50
	632	.286	.064	.01	.05	.55
	832	.317	.082	.01	.05	.63
	32	.348	.082	.01	.05	.71
	420	.443	.143	.01	.05	.87

工装材质要求：模具钢
