卡式螺母也叫方孔式螺母,笼式螺母，机柜螺母，叫法不一样，意思都是一样。卡式螺母是由一个类似于弹簧性质的卡槽和一个四方螺母组合而成。
CN(CNS)系列卡式螺母具有高强度的螺纹紧固作用，用专用工具将其放入预先穿好的方孔中，抽回工具使其固定在金属或其它板材上，安装迅速、便捷，可拆卸从新定位，亦可倾斜固定，并具有以下优点： 1、仅从板材一侧安装，适合于导轨及场地装配； 2、具有高承载力。
根据材质不同分为CN全碳钢卡式螺母、CNS半不锈钢卡式螺母及CNSS全不锈钢卡式螺母三种下附规格说明 。

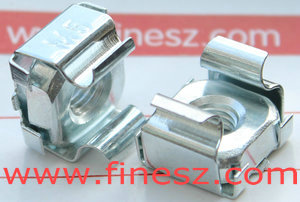

碳钢部分的表面处理有：蓝白锌、彩锌和亮镍供客户选择。
具体规格尺寸根据所用板材厚度选所需择规格尺寸，对应板材冲孔尺寸，特殊规格请说明 。下附我司标准类型的卡式螺母标准规格明细表：
不锈钢卡式螺帽,代号CNS及CNSS
不锈钢的卡式螺母分为两种类型：
CNS：壳体是304不锈钢，而螺母为碳钢镀锌
CNSS：壳体与螺母都是SUS304不锈钢材质

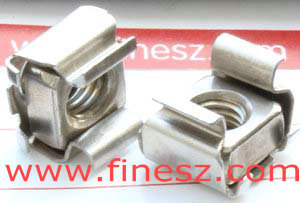

左图的示例为全不锈钢的卡式螺母
规格与标准

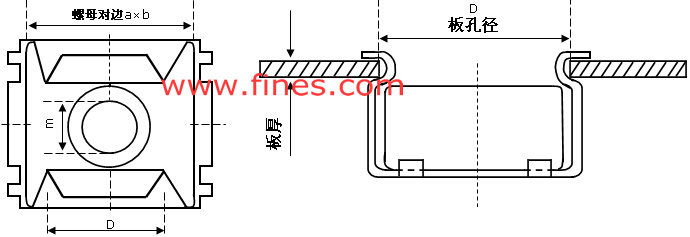

CN卡式螺母的的安装示意图：
以下为公制规格卡式螺母的尺寸规格表：单位MM毫米
| 螺纹X螺距 |
型号TYPE |
螺纹尺寸 |
规格代号 |
螺母对边 |
板厚 |
板孔径 |
夹子凹尺寸
D |
| 壳体弹簧钢 |
壳体不锈钢 |
壳体不锈钢 |
a X b |
| 螺母钢 |
螺母碳钢 |
螺母不锈钢 |
| M4X0.7 |
CN |
CNS |
CNSS |
M4 |
1 |
11X11 |
0.8-2.8 |
9.5X9.5 |
14.5 |
| M5X0.8 |
CN |
CNS |
CNSS |
M5 |
1 |
11X11 |
0.8-2.8 |
9.5X9.5 |
14.5 |
| M6X1 |
CN |
CNS |
CNSS |
M6 |
1 |
11X11 |
0.8-2.8 |
9.5X9.5 |
14.5 |
| 2 |
14X14 |
1.0-3.5 |
12.5X12.5 |
16 |
| M8X1.25 |
CN |
CNS |
CNSS |
M8 |
1 |
14X14 |
1.0-3.5 |
12.5X12.5 |
16 |
注：上表中M6有两种规格，其中-1与-2有很大不同，请注意区分
卡式螺母的材质
| 产品类型 |
所用材质 |
元素名称及化学成份 |
| 碳（C） |
锰（Mn) |
硅(Si) |
磷(P) |
硫(S) |
铬(Cr) |
镍(Ni) |
铜(Cu) |
| CN碳钢卡式螺母 |
壳体 |
65锰弹簧钢 |
0.62-0.70 |
0.90-1.20 |
0.17-0.37 |
≤0.035 |
≤0.035 |
≤0.25 |
≤0.30 |
≤0.25 |
| 螺母 |
1010冷镦钢 |
0.08-0.13 |
0.30-0.60 |
0.15-0.35 |
≤0.040 |
≤0.050 |
≤0.20 |
≤0.25 |
≤0.25 |
| CNSS不锈钢卡式螺母 |
壳体 |
SUS304不锈钢 |
≤0.08 |
≤2.00 |
≤1.00 |
≤0.045 |
≤0.030 |
18-20 |
8-11 |
|
| 螺母 |
| CNS半不锈钢卡式螺母 |
壳体 |
SUS304不锈钢 |
≤0.08 |
≤2.00 |
≤1.00 |
≤0.045 |
≤0.030 |
18-20 |
8-11 |
|
| 螺母 |
1010冷镦钢 |
0.08-0.13 |
0.30-0.60 |
0.15-0.35 |
≤0.040 |
≤0.050 |
≤0.20 |
≤0.25 |
≤0.25 |
卡式螺母的安装要求
1.将卡式螺母放入预先开好孔的板材内，板材开孔形状有两种，一种是方形孔，这样方便于安装，另一种是长方形孔，卡式螺母安装在长方形孔内可以上下滑动。板材的孔径大小一定要与卡式螺母相对应。请参考下面的规格参数表。
2.卡式螺母的折弯处和棱边处应无毛刺，保持表面光滑。
3.卡式螺母是通过弹簧夹两侧卡位在板材上。
卡式螺母的用途
卡式螺母适用于电器箱、电器柜、铁路、车辆、模具等等行业。例如某种架子上需要安装零件，架子上没有内螺纹这种时候用卡式螺母最适合了，只需在架子上打一个孔把卡式螺母卡在里面，在把要装的零件放进去，然后配合
皇冠螺钉拧紧就可以了。

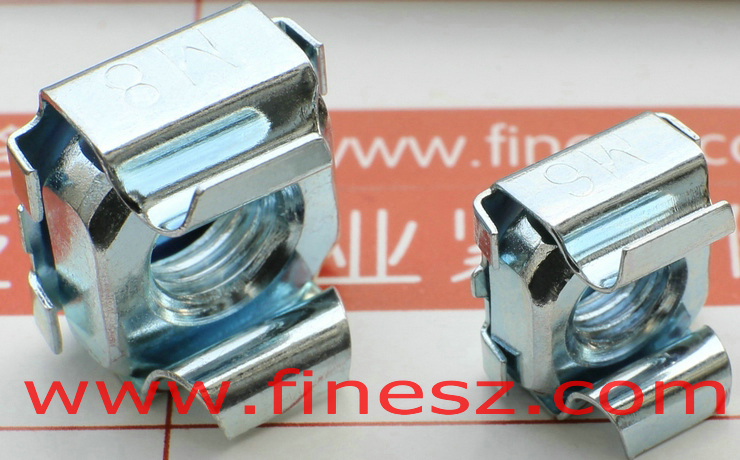

卡式螺母大图
外壳体一侧标记规格，如M8,M6等：
