压铆螺母与拉铆螺母有什么区别？

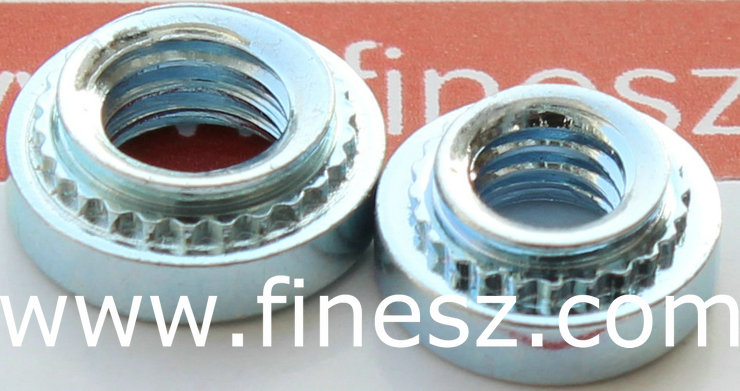

废话少说，压铆螺母长的是这样的：

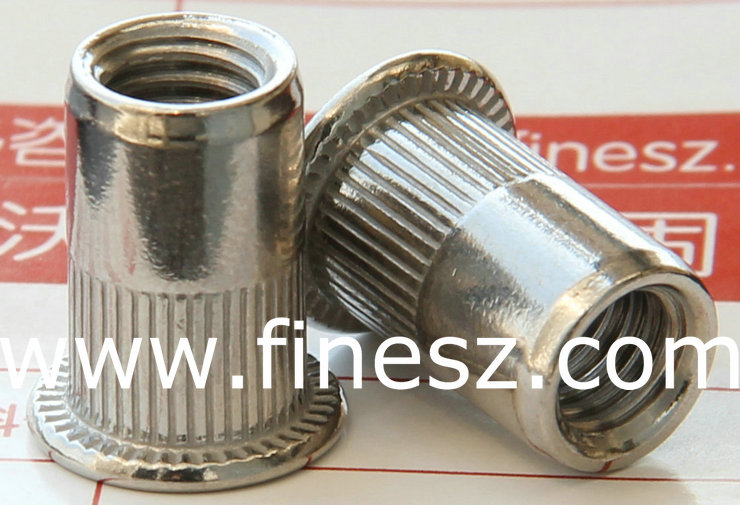

而拉铆螺母长的是这样的：



不是说所有的拉铆螺母都长成这样，上面这个图只是示意。

虽然同样是应用于钣金及机柜上的， 但是很显然如上图它们除了长的完全不一样，还有许多方面是不同的：

首先安装方式就不同，故名思义，压铆螺母是是压进板里去的，它的安装方式就像这样：

它的具体安装方式详见：压铆螺母的安装方法

而拉铆螺母的安装方式是这样的：





其次

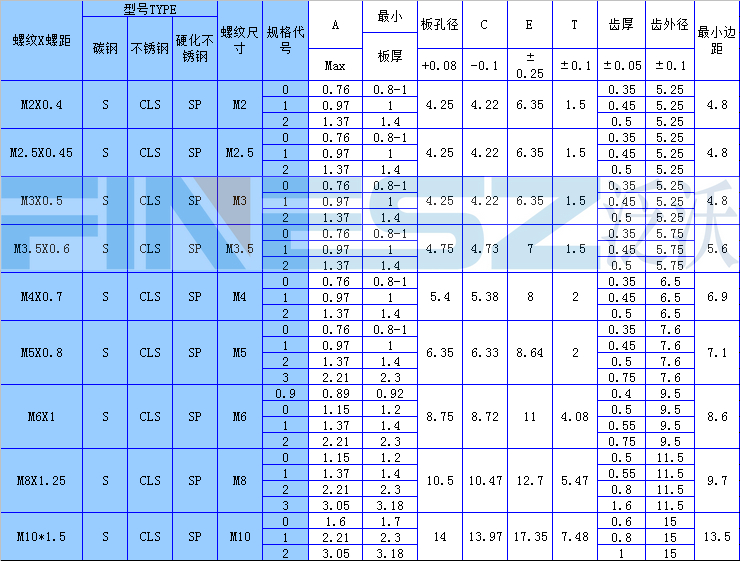

压铆螺母与拉铆螺母的应用环境也不太一样，压铆螺母应用于还有那么点厚的板材，大致上来说是0.8MM~2.3MM的板，具体可见这个表格，表中的最小板厚即对应的板厚，说是最小板厚，也并不意味着比这个参考无限大都行，简单来说，不能这比个数据大太多：

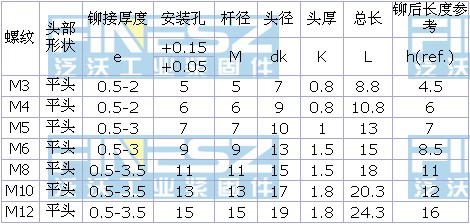

而拉铆螺母对应的板呢，厚点薄点都行，它的可适应范围宽泛的多，下图是一比较典型的GB17880.1平头拉铆螺母的参考表，表中的铆接厚度即指的是板的厚度：


再其次，它们的安装工具也不同，上面的动画中已经示意的比较清楚了，压铆螺母是用压铆机压进去的，而拉铆螺母是用拉铆枪安装的

那结论：
什么时候用压铆螺母，什么时候用拉铆螺母？
只要条件合适就用压铆，所谓条件合适，指的是板厚适合于该规格的螺母，上面列有表格了，不防再贴出来一下：
表格中的“最小板厚”即指薄板的厚度

条件不合适就用拉铆，所谓条件不合适大致包含这几种情况
1， 板很薄，比如只有0.5MM;亦或者很厚，比如3MM以上(哎呀，超过3MM那不叫薄板了，那叫金属块，蛋疼ing......)；
2， 或者两板板连在一起；
3， 或者安装空间不允许使用压铆机，比如，板是有弧度的或者板的形状很复杂不好定位等等......,注意，这是重点：当板材拆弯的地方无法压铆的时候，建议用拉铆螺母。

关键的，理论情况下，相同规格的压铆螺母与拉铆螺母铆接于同样厚度的板，拉铆螺母抗拉力要高

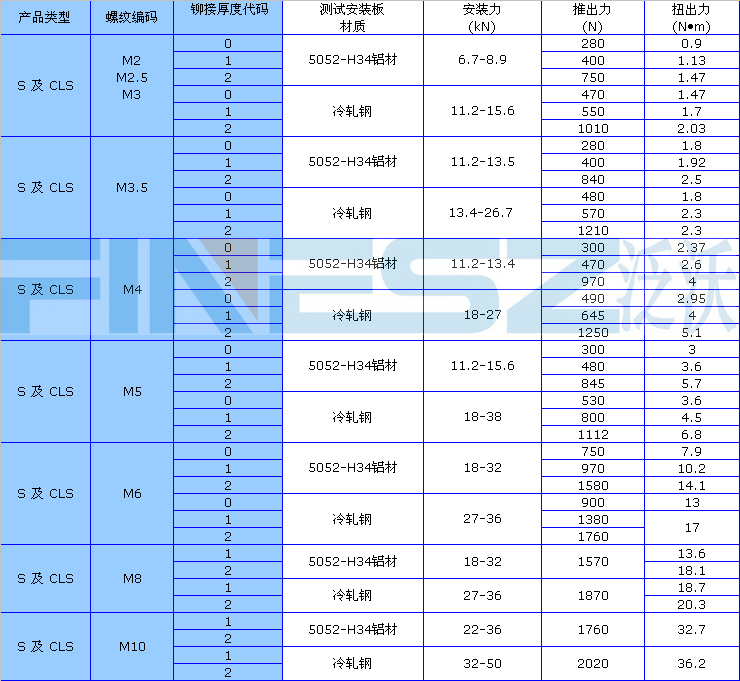

这是压铆螺母的安装后性能：


这是拉铆螺母的一些机械性能标准：
(保证载荷、头部结合力、剪切力、破坏扭矩及转动扭矩）：

螺纹规格	保证载荷(单位 N)平头、平头六角、大沉头、小沉头、120°小沉头）			头部结合力(单位 N)（平头、平头六角、大沉头）			剪切力(单位 N)（平头、平头六角、大沉头、小沉头、120°小沉头）
	钢	不锈钢	铝	钢	不锈钢	铝	钢	不锈钢	铝
M3	3900	4095	1900	2236	2348	1242	1100	1155	640
M4	6800	7140	4000	3220	3381	1789	2100	2205	1200
M5	11500	12075	6500	4348	4565	2435	2600	2730	1900
M6	16500	17325	7800	6149	6456	3416	3800	3990	2700
M8	23000	24150	12300	9034	9486	5019	5400	5670	3900
M10	32000	33600	17500	11926	12522	6626	6900	7245	4200
M12	34000	35700		13914	14610		7500	7875

破坏力、转动力:

螺纹规格	破坏扭矩(单位 N.m 牛米)				转动扭矩(单位 N.m 牛米)
	钢平头、平头六角	钢大沉头	钢小沉头	铝平头、大沉头	钢平头	钢大沉头	铝平头	铝大沉头
M3	2	1	1	0.7	0.5	0.4	0.25	0.2
M4	5	4	3	2.5	1	0.8	0.9	0.7
M5	8.5	8	6	5	2	1.5	1.5	1.2
M6	15	15	11	8	4.5	3.5	3.5	2.5
M8	26	26	20	20	5.5	4.5	5	4
M10	50	45	32	25	11	8.5	6.5	5
M12	80	70	50		30	24	21	16

最后，至于怎么选择，相信你已经大致了解了
