钢球定位珠，又称球头柱塞或弹簧柱塞,由壳体、钢球及弹簧组成。是一种由壳体，弹簧，球珠或柱体组成的负载设备，广泛用于一些医疗器械设备、润滑设备、气动工具等产品上面。工程师往往在模具，夹具，装配等工作中使用到它。借助一定压力的弹簧推动球体的运动，使得设备顺利运行。

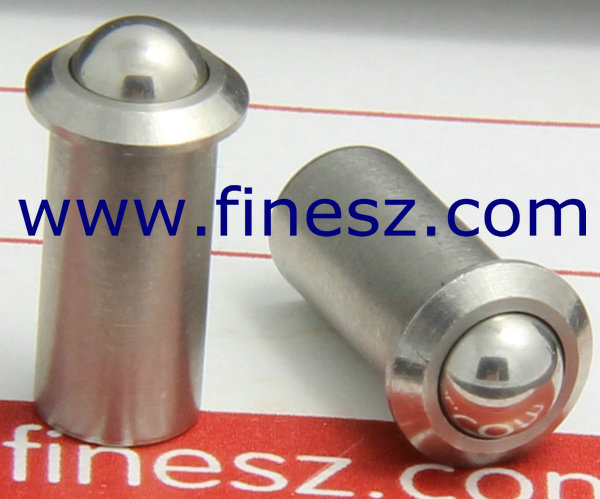

左图是为客户订制的带钢球的定位珠。
材质：不锈钢SUS304,含弹簧，钢球及壳体钢套(钢套材质为SUS303)
生产工艺：请来电咨询
作用与应用：起定位作用。
带弹簧的钢球定位碰珠，注意左图定位珠的内孔的弹簧
规格：钢球为4.0mm,壳体外径5.5(最大外径）*6（不含钢球的高度），钢球伸出高度1.6mm，即总高度7.6mm.
这款定位珠的起始压力2.5N,最大压力6N
可根据客户要求生产其它规格及它材质的带有弹簧及钢球的产品。
开槽的带钢球的一款定位珠螺丝，内置弹簧，材质：全不锈钢
定位珠碰珠结构简单，提供了与以往紧固件完全不同的功能，但要制造出完全符合标准的产品不是简单的，其要点在压力和球珠高度的控制。适合作为止动组件或适用于定点、定位、定分度、锁定、闩锁、顶出、顶举及其它类似的推式应用。
这款带钢球的螺丝可通过头部的开槽拧进带有内螺纹的工作，从而使钢球露在工件外面。

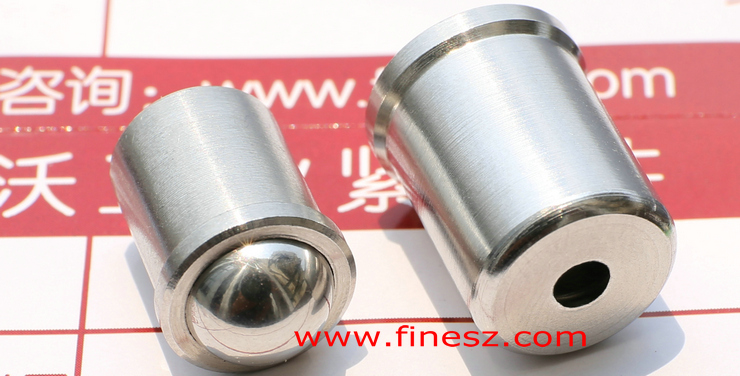

另一款带钢球的定位珠（弹簧柱塞），盲孔型全不锈钢。在国外机械行业中广泛使用，现在国内也开始使用这类弹簧柱塞产品。
在需要安装有弹簧组成的模具或机械设备中，如何准确和方便的单独安装个裸弹簧，对工程师来说是个麻烦事，其安装效率和结果往往是令人沮丧的。在布局后，安装弹簧和设备非常不容易控制。
裸弹簧会在承受压力后随机乱飞。而有些设备光靠一个裸弹簧根本无法完成运行。而弹簧定位珠柱塞完全可以解除以上困扰
左图弹簧定位珠可
放大
谈到钢球，大部分人脑海中呈现的是轴承里面的一颗颗小钢珠。很多人对钢球的第一印象就认为只用在轴承上。的确，钢球是轴承的最重要的组成部分，钢球质量的优劣，往往决定轴承质量的好坏。另一方面，钢球除了作为轴承的重要组成部分外，还是现今精密工业机械的重要基础零配件。钢球在精密机械和工业中发挥着巨大的作用。
另一方面，定位珠（即球头柱塞），是一种由壳体、弹簧、球珠组成的负载设备。所以，钢球与定位珠有一定的关系，钢球被广泛地应用在球头柱塞中。而定位珠则被广泛应用在医疗器械设备、润滑设备、气动工具等产品上。而有些定位珠会往往被工程师在模具、夹具等工作中使用到。
由此可见，定位珠通常都被用在精密工业上。定位珠对其组成部分之一的球珠要求也十分严格。通常定位珠上的球珠，都采用有硬化的钢材，或者尼龙、聚甲醛树脂等材料应用在球珠上。球珠材料的选择按照使用环境来决定。一般选择的钢球材质是轴承钢球或者不锈钢。因为此两类钢球的硬度比较良好，而且钢球精度比较高，一般加工后都达到G10的级别。钢球的圆度、钢球的表面粗糙度等都比较好。此外，作为定位珠的球珠，除了不锈钢球，轴承钢球外，还可以用塑料球，尼龙球等。因此，定位珠在精密工业上的质量高低要求，钢球起质量起着重要的作用。
我公司可跟据用户具体作用情况订制生产各钢球定位柱塞定位碰珠，欢迎来电或在线咨询
规格表
材质：不锈钢SUS304（三个配件都是）
图纸：
规格表（单位MM)：
| 规格 |
D |
L |
F |
S |
C |
d |
荷重（N) |
| M3*4 |
3 |
4 |
3.5 |
0.7 |
0.8 |
2 |
2~6 |
| M4*5 |
4 |
5 |
4.5 |
1.0 |
0.8 |
3 |
3~8 |
| M5*6 |
5 |
6 |
5.5 |
1.3 |
1.0 |
4 |
5~10 |
| M6*7 |
6 |
7 |
6.5 |
1.5 |
1.0 |
5 |
6~12 |
| M8*9 |
8 |
9 |
8.5 |
2.2 |
1.1 |
6.35 |
8~17 |
| M10*13 |
10 |
13 |
11 |
3.3 |
1.7 |
8 |
10~22 |
| M12*16 |
12 |
16 |
13 |
4 |
2.3 |
10 |
15~28 |
