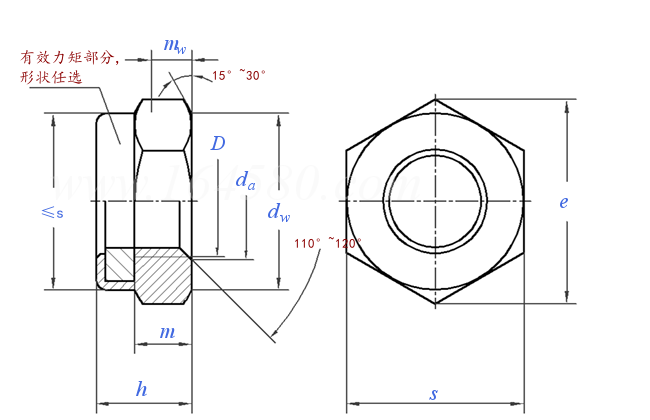

| 螺纹规格D | |
| P | 螺距 |
| da | 最大值 |
| 最小值 | |
| dw | 最小值 |
| e | 最小值 |
| h | 最大值 |
| 最小值 | |
| m | 最小值 |
| mw | 最小值 |
| s | 最大值 |
| 最小值 | |
| 千件重(钢制)≈kg | |
| M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M20 | M24 | M30 | M36 |
| 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 3 | 3.5 | 4 |
| 3.45 | 4.6 | 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 | 25.9 | 32.4 | 38.9 |
| 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 |
| 4.56 | 5.9 | 6.9 | 8.9 | 11.6 | 14.6 | 16.6 | 19.6 | 22.5 | 27.7 | 33.2 | 42.8 | 51.1 |
| 6.01 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 23.35 | 26.75 | 32.95 | 39.55 | 50.85 | 60.79 |
| 3.9 | 5 | 5 | 6 | 6.76 | 8.56 | 10.23 | 11.32 | 12.42 | 14.9 | 17.8 | 22.2 | 25.5 |
| 3.42 | 4.52 | 4.52 | 5.52 | 6.18 | 7.98 | 9.53 | 10.22 | 11.32 | 13.1 | 16 | 20.1 | 23.4 |
| 1.55 | 1.95 | 2.45 | 2.9 | 3.7 | 4.7 | 5.7 | 6.42 | 7.42 | 9.1 | 10.9 | 13.9 | 16.9 |
| 1.24 | 1.56 | 1.96 | 2.32 | 2.96 | 3.76 | 4.56 | 5.14 | 5.94 | 7.28 | 8.72 | 11.12 | 13.52 |
| 5.5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 | 46 | 55 |
| 5.32 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.16 | 35 | 45 | 53.8 |
| 0.335 | 0.694 | 0.94 | 1.85 | 3.61 | 7.01 | 10.18 | 15.08 | 22.03 | 38.98 | 68.12 | 145.2 | 243.8 |
| 材料 | 螺母体 | 钢 | |
| 嵌件 | 推荐采用尼龙66 | ||
| 通用技术条件 | GB/T16938 | ||
| 螺纹 | 公差 | 6H | |
| 标准 | GB/T193 GB/T 9145 | ||
| 机械性能 | 等级 | M5≤D≤M36:0405(QT) D＜M5：按协议 |
|
| 标准 | GB/T3098.2GB/T 3098.9 | ||
| 公差 | 产品等级 | D≤16mm:A;D>16mm:B | |
| 标准 | GB/T3103.1 | ||
| 表面处理 | 不经处理; 电镀技术要求按GB/T5267.1; 非电解锌片涂层技术要求按GB/T5267.2; 如需其他技术要求或表面处理，应由供需协议 |
||
| 表面缺陷 | GB/T5779.2 | ||
| 验收及包装 | GB/T90.1、GB/T 90.2 | ||
| - | QT-淬火并回火 | ||
