将试验的螺栓或螺钉夹紧在试验装置中，测定其破坏扭矩。
试验时，螺栓或螺钉应只承受扭力，其值按表2的规定。在达到最小破坏扭矩之前，试件不得断裂。试验时，螺栓或螺钉头部和螺纹部分不应有摩擦而影响试验结果。

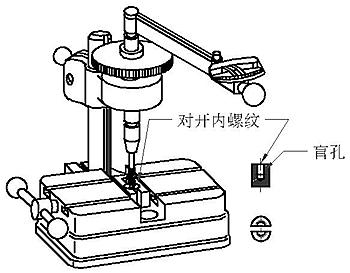

将螺栓或螺钉试件插入试验夹具内，至少有两扣完整螺纹，同时夹具和螺栓或螺钉头之间应至少留出一个螺纹直径的长度，然后夹紧（见图1）；连续、平稳施加扭矩。
按下列公式确定最小破坏扭矩：
式中，W P min =π/16 • d3 1 min
τB min = X •σbmin
其中，MB min ——最小破坏扭矩（见表2）；
τB ——扭转强度；
WP ——抗扭截面模数；
d1 min ——外螺纹小径最小值；
σb ——抗拉强度；
X——强度比r/σb （见表1）。
性能等级 |
8.8 | 9.8 | 10.9 | 12.9 |
| 比值X | 0.84 | 0.815 | 0.79 | 0.75 |
螺纹规格 |
螺距 mm |
最小破坏扭矩1) M B min ，N•m | |||
| 性能等级 | |||||
| 8.8 | 9.8 | 10.9 | 12.9 | ||
| M1 | 0.25 | 0.033 | 0.036 | 0.04 | 0.045 |
| M1.2 | 0.25 | 0.075 | 0.082 | 0.092 | 0.1 |
| M1.4 | 0.3 | 0.12 | 0.13 | 0.14 | 0.16 |
| M1.6 | 0.35 | 0.16 | 0.18 | 0.2 | 0.22 |
| M2 | 0.4 | 0.37 | 0.4 | 0.45 | 0.5 |
| M2.5 | 0.45 | 0.82 | 0.9 | 1 | 1.1 |
| M3 | 0.5 | 1.5 | 1.7 | 1.9 | 2.1 |
| M3.5 | 0.6 | 2.4 | 2.7 | 3 | 3.3 |
| M4 | 0.7 | 3.6 | 3.9 | 4.4 | 4.9 |
| M5 | 0.8 | 7.6 | 8.3 | 9.3 | 10 |
| M6 | 1 | 13 | 14 | 16 | 17 |
| M7 | 1 | 23 | 25 | 28 | 31 |
| M8 | 1.25 | 33 | 36 | 40 | 44 |
| M8×1 | / | 38 | 42 | 46 | 52 |
| M10 | 1.5 | 66 | 72 | 81 | 90 |
| M10×1 | / | 84 | 92 | 102 | 114 |
| M10×1.25 | / | 75 | 82 | 91 | 102 |
1) 最小破坏扭矩值适用于6g、6f和6e的螺纹。
