紧固件机械性能 螺母锥形保证载荷试验

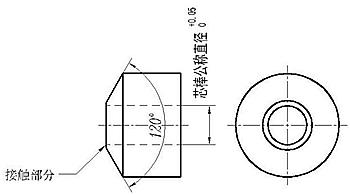

锥形垫圈（见图1) 应淬硬，最低硬度为57HRC；锥端顶部接触部分应是平面：当螺纹直径d≤12mm时，其宽度为0.13mm±0.03mm；当螺纹直径d＞12mm时，其宽度为

0.38mm±0.03mm。

芯棒应淬硬，最低硬度为45HRC。其螺纹按6g，但大径应控制在6g公差带靠近下限的四分之一的范围内。

将螺母和锥形垫圈按图2所示方法装于芯棒上。锥形垫圈应支承螺母的支承面并垂直于螺母轴心线。对螺母施加规定的保证载荷（见第6章）。

试验速度不应超过3mm/min。锥形保证载荷应保持10s。

螺母试件应能承受GB 3098.2或GB 3098.4规定的保证载荷，而没有脱扣或破裂。

写一条留言：

昵称:

邮件:

验证码:

附件:

提交留言
