GB1184 2010标准蝶形螺钉方翼

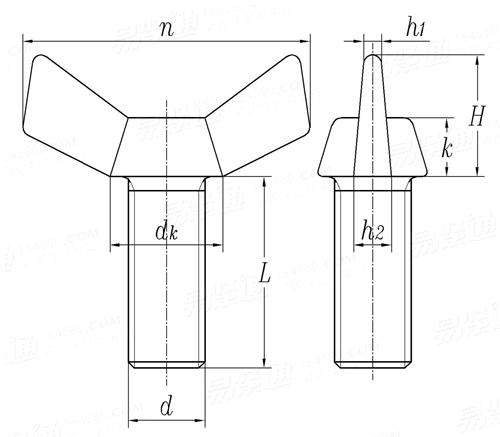

蝶形螺钉方翼

GB1184.标准

尺寸单位: mm

螺纹尺寸d
d_k	最小值
k	最小值
n	公称
	最大值
	最小值
H	公称
	最大值
	最小值
h₁	最大值
h₂	最大值

M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
6.5	6.5	8	10	13	16	20	20	27	27	27
3	3	4	4.5	6	7.5	9	9	12	12	12
17	17	21	27	31	36	48	48	68	68	68
18.5	18.5	22.5	28.5	33	38	50	50	70	70	70
15.5	15.5	19.5	25.5	29	34	46	46	66	66	66
9	9	11	13	16	18	23	23	35	35	35
10.5	10.5	12.5	14.5	17.5	19.5	24.5	24.5	37	37	37
7.5	7.5	9.5	11.5	14.5	16.5	21.5	21.5	33	33	33
3	3	3.5	4	4.5	5.5	7	7	8	8	8
4	4	4.5	5	5.5	6.5	8	8	9	9	9
